Mạch Làm Đồng Hồ LED 6 Số Mini OT0001

Giới thiệu Mạch Làm Đồng Hồ LED 6 Số Mini OT0001

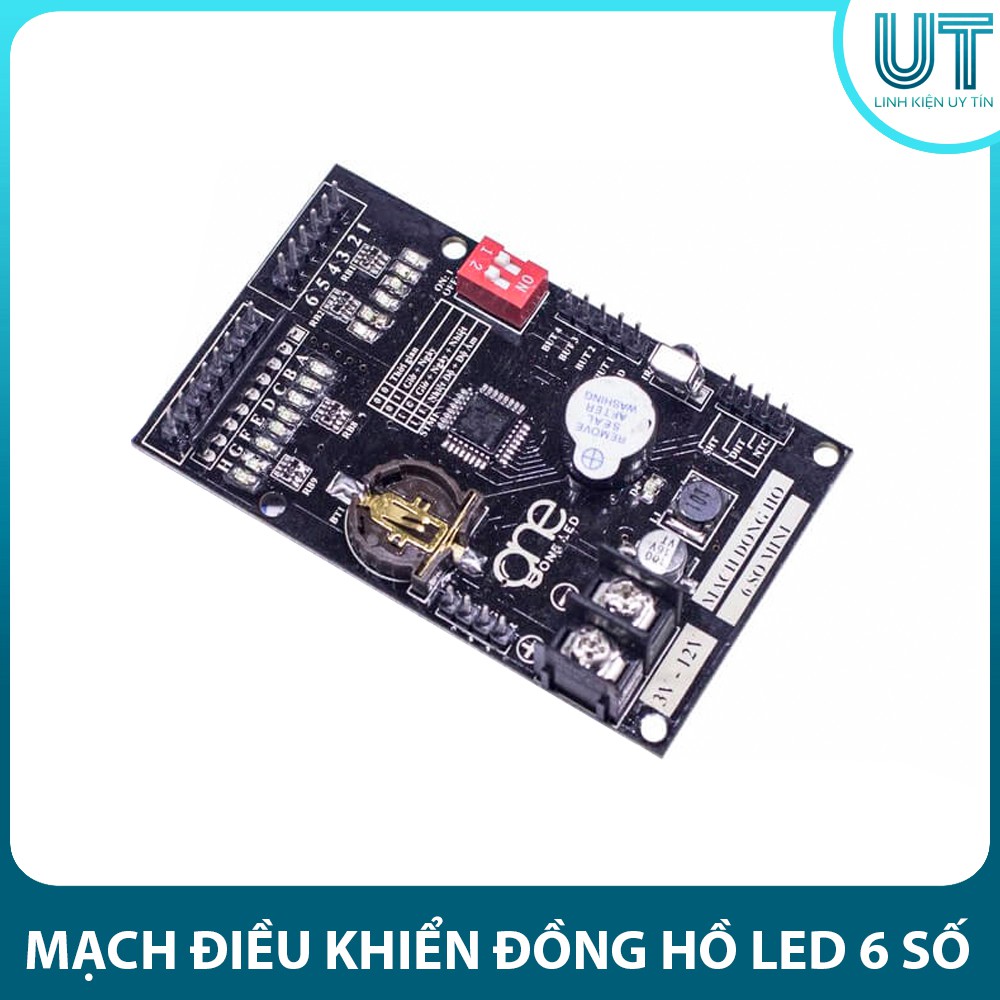

Mạch Đồng Hồ 6 số Mini 0T0001
Tính Năng
- Mạch đồng hồ 6 số mini là mạch điện chia và Hiển Thị Thời Gian Thực Chính Xác
- Ngoài ra mạch còn được tích hợp cảm biến Nhiệt Độ và Độ Ẩm
- Sản phẩm đồng hồ 6 số sau khi hoàn thành có thể dùng để trưng bày
Ưu điểm:
-Thiết kế nhỏ gọn, cấu tạo đơn giản dễ dàng sử dụng
- Đếm thời gian và hiển thị ngày tháng chính xác
- Có thể tích hợp cảm biến nhiệt độ, độ ẩm
- Hoạt động ổn định chính xác, ít hỏng vẫn đếm thời gian khi mất điện
Thông số kĩ thuật
- Hiển thị thời gian thực (giờ phút giây, ngày tháng năm), nhiệt độ, độ ẩm
- Điện Áp : 5V hoặc 12V DC
- Dòng: 300mA (Dòng tiêu thụ phục thuộc vào loại LED và số lượng LED khách hàng kết
nối )
- Kich Thước: 80x48mm

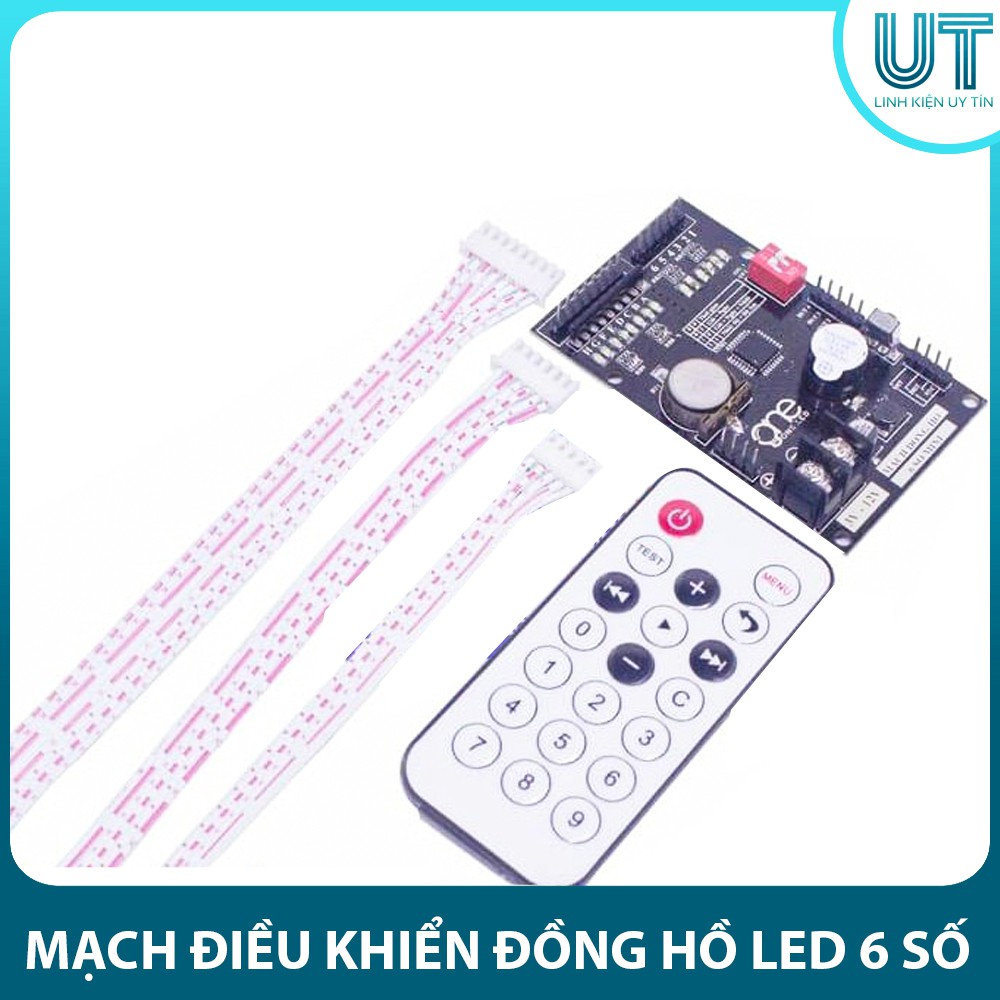

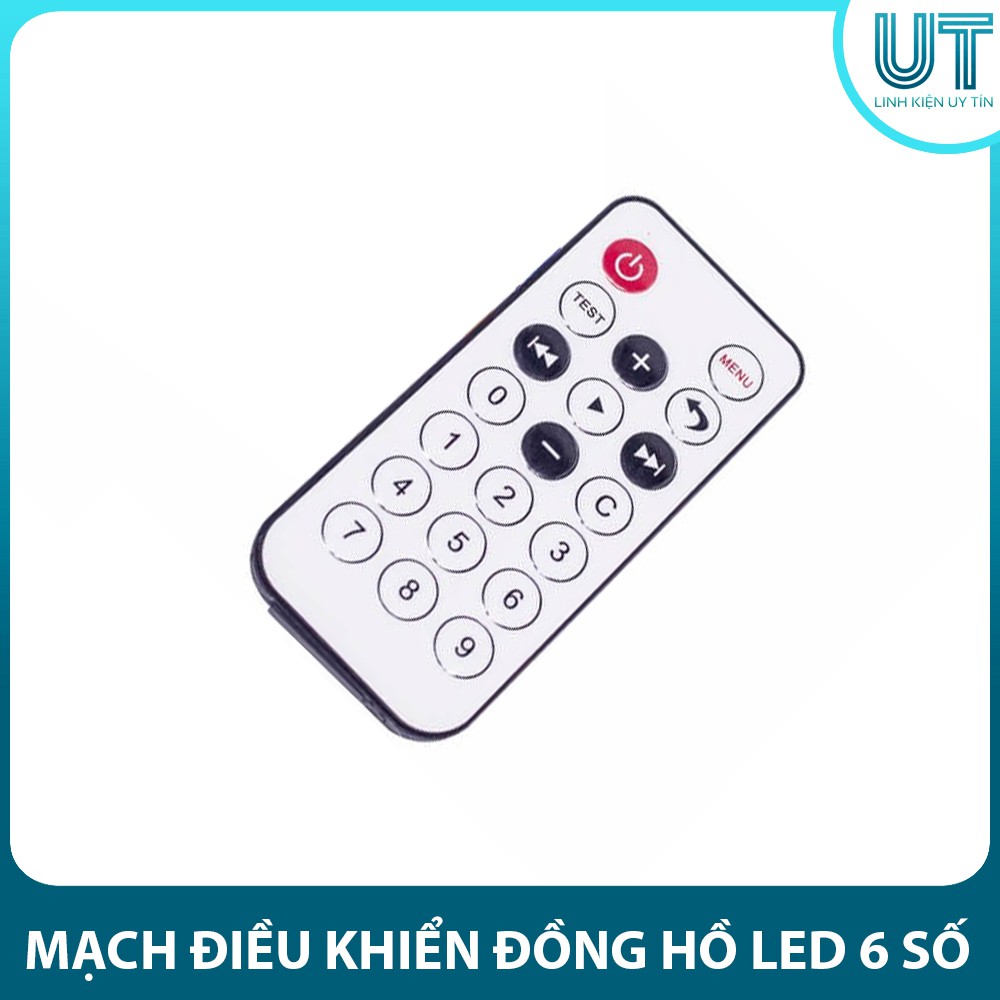

- Mắt hồng ngoại dùng cho điều khiển từ xa
- Có 4 chế độ hiển thị (Trong chu kì 1 phút).
+ Chế độ 00: Chỉ hiển thị Giờ-Phút -Giây.
+ Chế độ 01: 50s hiển thị Giờ-Phút -Giây, 10s hiển thị Ngày-Tháng-Năm.
+ Chế độ 10: 45s hiển thị Giờ-Phút -Giây, 10s Ngày-Tháng-Năm, 5s Nhiệt Độ.
+ Chế độ 11: Hiển thị 40s Giờ-Phút-Giây,10s Ngày-Tháng-Năm,5s Nhiệt Độ,5s Độ Ẩm.
- Điều khiển bằng nút bấm trên thân máy (các chân có kí hiệu GND, BUT1, BUT2, BUT3,
BUT4) hoặc điều khiển từ xa.
- Chân NTC kết nối cảm biến nhiệt độ dải nhiệt độ từ -40 đến 105° sai số 1%.
- Chân DHT kết nối cảm biến nhiệt độ từ -40° đến 80° sai số ± 0,3°, độ ẩm từ
0- 99% sai số 0,3%.
- Chân SHT kết nối cảm biến nhiệt độ -40° đến 125°, độ ẩm 0-100 % thời gian đo
chỉ mất khoảng 8 giây
1. Chia các bóng Led rời thành các thanh theo hình bên dưới (nếu sử dụng Led 7 thanh
6 số ta cũng chia như hình).
2. Cắm dây IDE chuẩn 8p vào cụm chân từ A đến H tiến hành hàn các dây theo đúng
kí tự đã chia theo hình (cọc A trên mạch hàn với chân âm A của bóng Led) cọc H chính
là chân dp trong hình.
3. 6 cọc được kí hiệu 6 số trên mạch tương ứng cho 6 số hiển thị của đồng hồ, ta
đấu chung chân dương 6 số bóng Led về các chân theo thứ tự từ 1 đến 6, dấu chấm chia
cách giữa các số ta có thể đấu về cọc có kí hiệu 3, 4.
4. Hàn các nút bấm điều chỉnh, cảm biến nhiệt độ, độ ẩm. Hiện tại mạch đồng hồ
điện tử 6 số chỉ hỗ trợ cảm biến DHT 21 khi hàn vào mạch các bạn hãy hàn theo thứ tự
màu dây trên cảm biến : đỏ, vàng, đen lần lượt vào các chân NTC, NTC 2, DHT.
5. Cấp nguồn 5V hoặc 12V cho mạch đồng hồ 6 số mini.
